壓接銷觸點
WC-692
規格系列：WC
●JST WC-692手動壓接工具SXA以及SXAM壓接端子用。高質量壓接的重要性。
端子使用壓接工具時，同時進行2個壓接。
一個是導體和端子之間的電連接。
另一種是絕緣壓接，提供抗振動和張力的應力釋放。
電氣連接在電線束和終端之間沒有空隙，氣密連接是很重要的。
如果有空隙，會產生腐蝕產生阻力和加熱，電連接可能會產生損傷。
通過使用優質壓接工具，可以實現完全氣密性的壓接，防止電連接和絕緣將來的劣化。

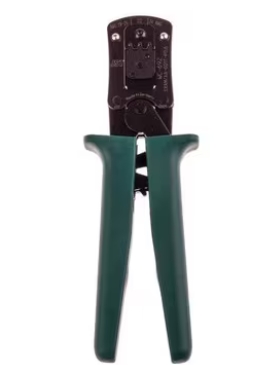

WC-692 JST手動壓接工具概要。 JST是由高品質材料制成的耐久性、可靠性、使用方便的手動壓接工具。
該壓接工具是基于人體工程學設計的，由兩個帶有軟夾點的手柄、棘輪機構、高精度地面撥盤組件、定位器和線限位器組成。
在診斷組件中，有線尺寸22AWG、24 AWG、26 28 AWG缺少支持的問題。可以輕松調整刀具預設的載荷。棘輪機構。
已將此棘輪設置為恒定的壓力，并保持鎖定狀態，直到手柄完全關閉并使模具觸底。在壓接周期完成之前，不能打開手柄。
因此，可以防止半途而廢的壓接。壓接周期完成后，手柄再次打開。通過棘輪，可以反復進行一致的高質量壓接。
如果出現卡死或端子誤配，可通過按下棘輪釋放桿輕松打開手柄。.定位器和線限位器。
為了在壓接過程中正確放置端子，該手動壓接工具具有用戶友好的襟翼樣式定位器。
